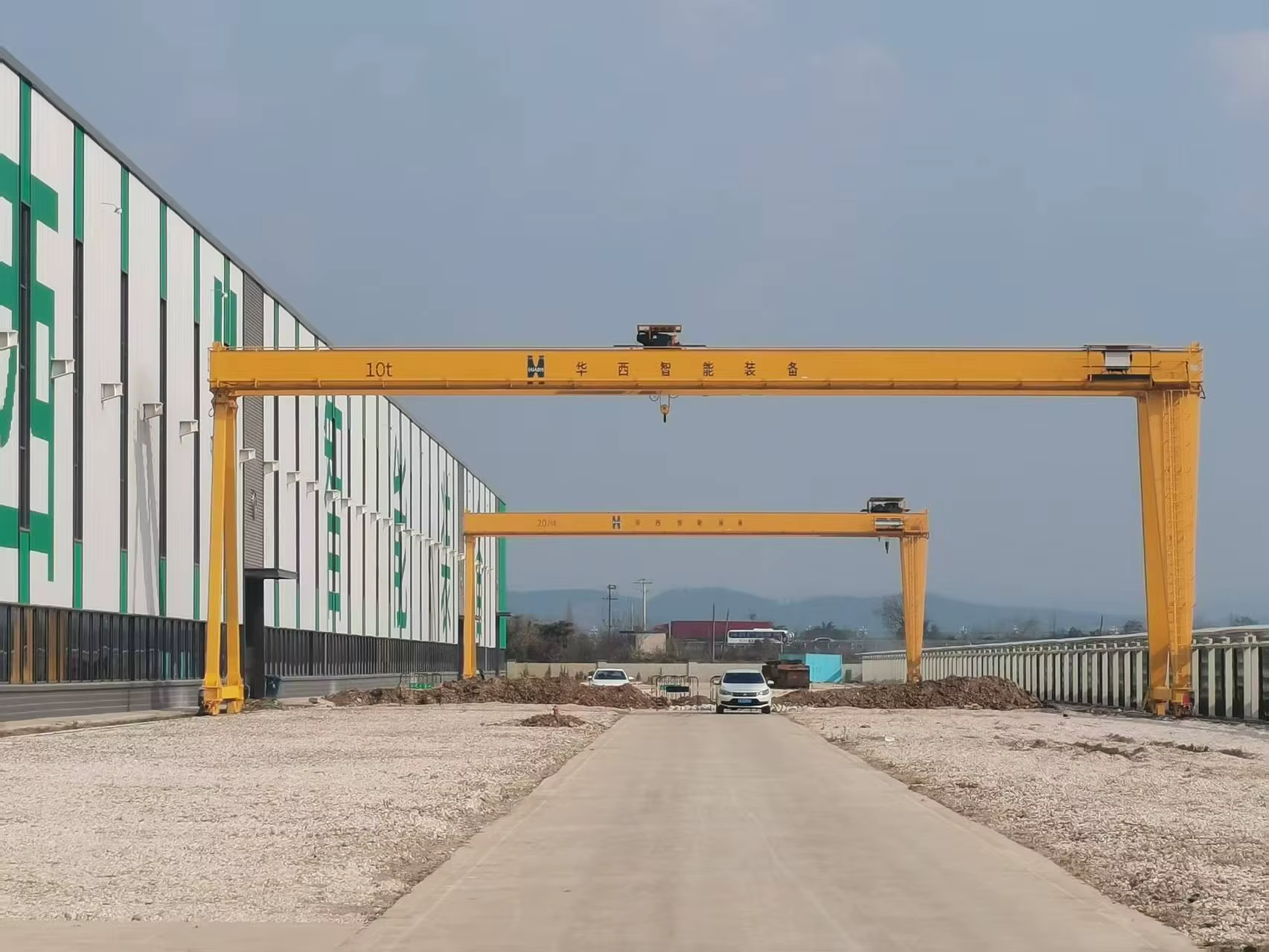

Planung einer Laufkrananlage: Überlegungen zu Spannweite, Tragfähigkeit und Fahrbahn

Grundlagen der Kran-Spannweite: Auswirkungen auf Brücke und Gantryschienenkran Leistung

Was ist eine Kran-Spannweite und wie bestimmt sie die Brückenlänge

Die Kran-Spannweite bezeichnet den horizontalen Abstand zwischen den Mittellinien der Fahrbahnschienen und gibt damit an, welchen Bereich die Brücke oder gantryschienenkran abdecken kann. Die Spannweitenmessung spielt eine entscheidende Rolle bei der Bestimmung der erforderlichen Länge des Brückenträgers und hat somit direkten Einfluss darauf, wie effizient Materialien innerhalb des Arbeitsbereichs bewegt werden. Nehmen wir beispielsweise eine Spannweite von 30 Metern. Eine solche Anordnung erfordert eine äußerst stabile Brückenkonstruktion, die sowohl das Laufkatzensystem als auch die jeweilige Last über den gesamten Arbeitsbereich sicher tragen kann und dennoch tagtäglich zuverlässig funktioniert.

Stützweite und ihre Auswirkung auf Lastverformung und strukturelle Integrität

Wenn Brücken längere Stützweiten haben, neigen sie dazu, sich stärker durchzubiegen, wenn Belastung aufgebracht wird. Beispielsweise kann das Aufbringen einer 50-Tonnen-Last auf einen 25 Meter langen Träger zu etwa 15 Prozent mehr Durchbiegung führen als bei einer kürzeren 15-Meter-Stützweite, wie aus der ASCE-Studie des vergangenen Jahres hervorgeht. Diese zusätzliche Durchbiegung beeinträchtigt die Positionierungsgenauigkeit und beschleunigt den Verschleiß der Endwagen. Bei Stützweiten über 20 Metern entscheiden sich die meisten Ingenieure für Hochfester-Stahl oder Doppelstegträger-Ausführungen. Diese Varianten müssen die CMAA-Klasse-C-Normen erfüllen, die die Beanspruchung der Ausrüstung über die Zeit betreffen.

Optimales Spannweiten-zu-Höhe-Verhältnis bei Brücken und Gantryschienenkran Ausstattung

Die meisten Ingenieure halten sich bei der Konstruktion von Stahlbrückenträgern an ein Verhältnis von etwa 12 zu 1 zwischen Stützweite und Trägerhöhe, da dies eine gute Festigkeit bietet, ohne die Konstruktion zu schwer werden zu lassen. Wenn wir über schrankrane die jedoch im Außenbereich eingesetzt werden, erfordern oft eine größere Steifigkeit, beispielsweise ein Verhältnis von 10 zu 1. Diese Außenausführungen benötigen in der Regel besonders dicke Flansche, um den ständigen Windlasten Tag für Tag standzuhalten. Werden diese Werte falsch gewählt, treten Probleme recht schnell auf. Die Laufwägen neigen dazu, sich merkwürdig zu verhalten, während sie sich entlang der Schiene bewegen, insbesondere bei höheren Geschwindigkeiten. Solche Vibrationen führen insgesamt zu geringerer Stabilität und beschleunigen den Verschleiß der Bauteile deutlich.

Modulare Spannweitenkonzepte für flexible Fertigungsanlagen

Dank modularer Systeme mit bolzenförmigen Verbindungen können Anlagen die Auslegerweite ihrer Krane alle drei Meter anpassen, wodurch sich eine deutlich verbesserte Flexibilität bei der räumlichen Gestaltung ergibt. Ein Beispiel ist ein Automobilwerk, das kürzlich seine Abläufe modernisiert hat – der Wechsel zu modularen schrankrane reduzieren Sie die Umkonfigurationszeit um etwa 40 %, wenn der Produktionsbereich erweitert werden muss. Was macht diese Systeme so effizient? Sie verfügen über standardmäßige Spleißplatten und spezielle Distanzscheiben, die bereits im Voraus konstruiert wurden. Dadurch bleibt alles während Änderungen gemäß OSHA-Normen richtig ausgerichtet, was weniger Sicherheitsprobleme und kürzere Wartezeiten bei Installationen bedeutet.

Tragfähigkeit und Einschaltverhältnis: Abstimmung der Kranleistung auf betriebliche Anforderungen

Gewichtstragfähigkeit in Bezug auf Hubanforderungen verstehen

Die Tragfähigkeit von Kränen muss wirklich den aktuellen Anforderungen sowie den zukünftigen Erfordernissen entsprechen. Bei der Handhabung schwerer Lasten wie Stahlcoils ist es im Allgemeinen ratsam, mit etwa 125 % der maximalen Last zu planen. Dieser zusätzliche Spielraum hilft, unerwartete Kräfte abzufangen, die bei plötzlicher Beschleunigung oder Abbremsung entstehen, wie Plant Engineering im vergangenen Jahr berichtete. Fehlerhafte Planung kann zu ernsthaften Problemen führen. Wenn ein Kran nicht ausreichend dimensioniert ist, ergeben sich offensichtliche Sicherheitsrisiken. Doch zu hohe Spezifikationen verschwenden lediglich Geld. Eine aktuelle Studie zeigte hier ebenfalls etwas Interessantes: Etwa 37 % der Produktionsanlagen legen ihre Ausrüstungsspezifikationen deutlich über dem tatsächlich benötigten Bedarf fest, manchmal sogar um die Hälfte höher als nötig. Laut einer Ponemon Institute-Studie aus dem Jahr 2022.

Duty Cycle-Klassifizierungen (CMAA-Standards) und Betriebslebensdauerplanung

CMAA-Klassifizierungen definieren die Nutzungsdauer: Klasse D (Hochbelastung) und Klasse E (Schwerlastbetrieb) weisen auf häufige Hebevorgänge nahe der Tragfähigkeit hin. Ein Kran der Klasse E, der 16 Zyklen pro Stunde durchführt, benötigt typischerweise 30 % häufiger Seilwechsel als ein Gerät der Klasse C, was die langfristigen Wartungskosten über eine Nutzungsdauer von 15 Jahren erheblich beeinflusst.

Hohe Tragfähigkeit im Gleichgewicht mit häufiger Nutzung in industriellen Anwendungen

Kritische Branchen optimieren dieses Gleichgewicht durch strategisches Design:

• Gießereien, die 80-Tonnen-Kräne für flüssiges Metall verwenden, begrenzen die Hebevorgänge auf 60 % der Kapazität, setzen jedoch Komponenten der Klasse F (Dauer-Schwerlastbetrieb) ein
• Automobil-Stanzlinien betreiben 20-Tonnen-Kräne mit 95 % der Kapazität und Klasse-D-Bewertung für intermittierendes Kurzzeit-Heben
  Dieser gezielte Ansatz reduziert Ermüdungsbrüche um 42 % im Vergleich zu ungeeigneten Konfigurationen.

Verwendung historischer Lastdaten zur Optimierung der Kranwahl und Vermeidung von Überdimensionierung

Die Analyse von 35 Jahren Hubdaten offenbart die tatsächlichen Nutzungsmuster. Eine Fallstudie ergab, dass 68 % der Hebezeuge weniger als die Hälfte der verfügbaren Kranleistung nutzten. Durch die Implementierung modularer, bedarfsgerechter Lösungen auf Basis realer Daten konnten die Anlagen die anfänglichen Investitionskosten um 290.000 US-Dollar senken, wobei Skalierbarkeit und operative Flexibilität erhalten blieben.

FAQ

Was ist die Kranspannweite?

Die Kranspannweite ist der horizontale Abstand zwischen den Mittellinien der Laufschienen und bestimmt den Bereich, den eine Brücke oder gantryschienenkran abdecken kann.

Wie beeinflusst die Spannweite die strukturelle Integrität?

Längere Spannweiten neigen dazu, sich stärker unter Last durchzubiegen, was die Lastverformung, die Genauigkeit bei der Positionierung und den Verschleiß an den Endwägen erhöht.

Welche optimalen Verhältnisse von Spannweite zu Trägertiefe gibt es bei Krane?

Für Stahlbrückenträger gilt typischerweise ein Verhältnis von 12:1 als optimal, während im Freien eingesetzte schrankrane häufig ein steiferes Verhältnis von 10:1 verwenden.
