Estudio de caso: Uso de una máquina multifuncional para hincar pilotes en un proyecto complejo de estribo de puente

La construcción de estribos de puentes representa uno de los aspectos más desafiantes del desarrollo de infraestructura, especialmente cuando se trata de condiciones variables del suelo, acceso restringido y requisitos estructurales rigurosos. Este estudio de caso analiza una aplicación real en la que un piloteador Multifuncional resultó fundamental para superar las complejidades inherentes a un importante proyecto de estribo de puente. El proyecto implicaba la construcción de dos estribos para un puente de carretera de cuatro carriles que cruzaba un valle fluvial con condiciones geológicas desafiantes, incluidas formaciones rocosas estratificadas, suelos saturados y restricciones espaciales que descartaban las opciones convencionales de equipos. La implementación exitosa de una tecnología avanzada de hinca de pilotes no solo cumplió el cronograma del proyecto, sino que también demostró cómo un equipo adaptable puede abordar simultáneamente múltiples desafíos constructivos.

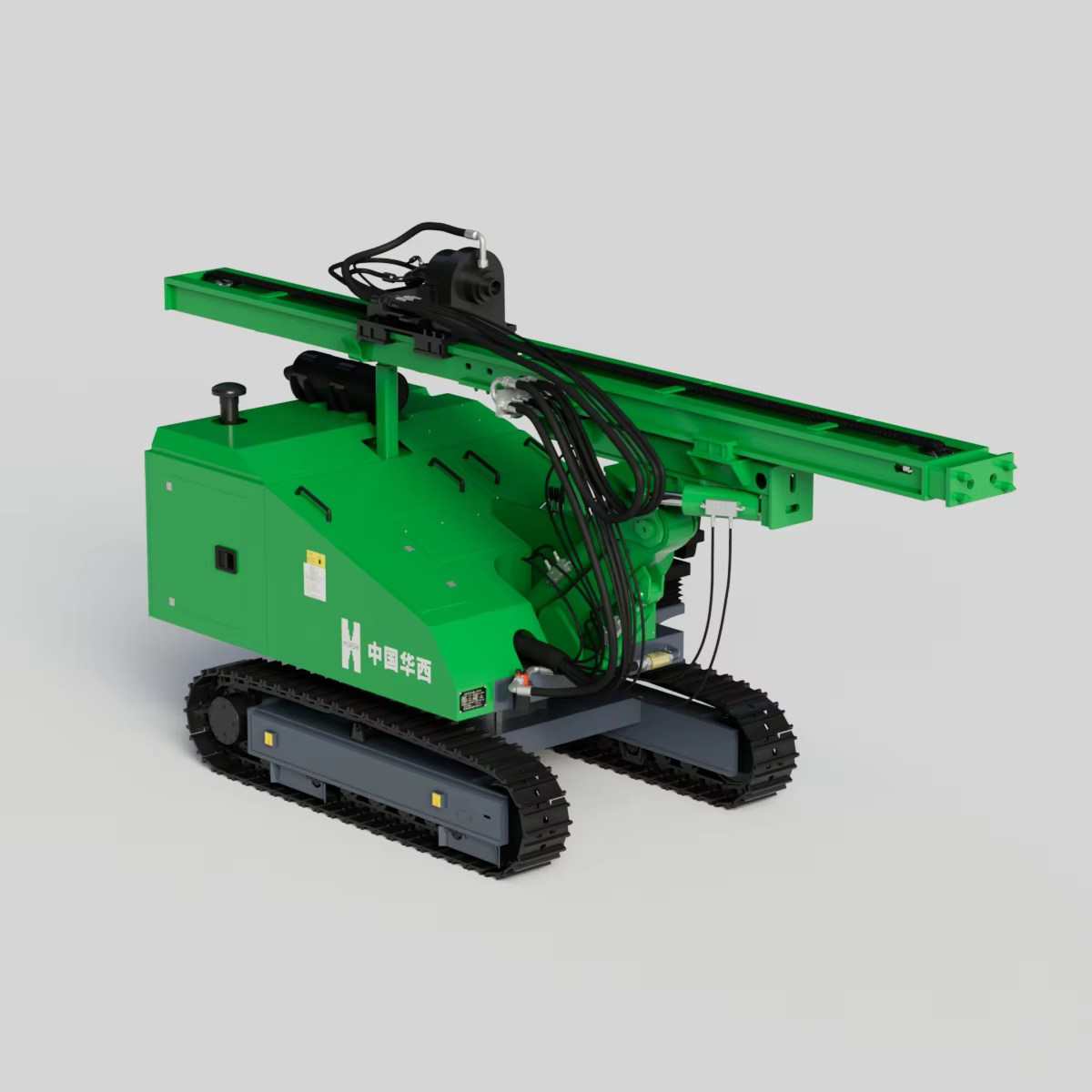

El contratista seleccionó una máquina de pilotaje hidráulica multifuncional montada sobre orugas, específicamente diseñada para ofrecer versatilidad en distintos métodos de perforación, tipos de cimentación y condiciones geológicas. Esta elección de equipo reflejó un análisis cuidadoso de las restricciones del emplazamiento, las especificaciones técnicas y la necesidad de minimizar los ciclos de movilización. A lo largo de este estudio de caso, examinamos los parámetros del proyecto, los desafíos técnicos encontrados, las capacidades del equipo aprovechadas, la metodología de ejecución y los resultados cuantificables que validan la importancia estratégica del equipo multifuncional en proyectos complejos de ingeniería civil. Las lecciones aprendidas aportan conocimientos valiosos para ingenieros, contratistas y directores de proyectos que enfrentan desafíos similares en la construcción de cimentaciones para puentes y en el desarrollo de infraestructuras pesadas.

Antecedentes del proyecto y desafíos del emplazamiento

Contexto geográfico y geológico

El proyecto del puente se ubicó en una región montañosa donde la carretera debía atravesar un valle fluvial estacional de aproximadamente 180 metros de ancho. Los estribos requerían su colocación en laderas opuestas, con diferencias de elevación superiores a 15 metros entre los niveles de cimentación. Los estudios geológicos revelaron una estratigrafía compleja compuesta por granito meteorizado que recubría roca fracturada a profundidades variables entre 8 y 14 metros por debajo del nivel de proyecto. Las capas superficiales del suelo incluían arcilla densa mezclada con guijarros y bloques, lo que presentaba una resistencia significativa a la penetración. Los niveles freáticos fluctuaban estacionalmente, generando condiciones saturadas durante fases críticas de la construcción, lo que complicó la estabilidad de la perforación y exigió técnicas especializadas para mantener la integridad de los taladros.

Requisitos de ingeniería y parámetros de carga

El diseño del puente requería sistemas de cimentación profunda capaces de transferir las cargas de la superestructura, que superaban las 2.500 toneladas por estribo, hasta la roca sana. Cada estribo necesitaba 24 pilotes de gran diámetro, cuyas especificaciones exigían fustes de 1,2 metros de diámetro que alcanzaran profundidades mínimas de 18 metros, con una penetración en zócalo de al menos 3 metros en roca intacta. El ingeniero estructural especificó los requisitos de resistencia del hormigón, las configuraciones de las jaulas de armadura y los procedimientos de control de calidad, lo que demandaba tolerancias dimensionales precisas durante todo el proceso de perforación y colado. Estos parámetros técnicos descartaron las alternativas de cimentación superficial y obligaron a utilizar equipos capaces de ofrecer un rendimiento constante en distintas condiciones del subsuelo, manteniendo al mismo tiempo una alineación vertical dentro de estrictas tolerancias de desviación de 1:200 respecto al eje de diseño.

Limitaciones de acceso y restricciones espaciales

El acceso al sitio presentó importantes desafíos logísticos debido a las estrechas carreteras temporales construidas sobre pendientes pronunciadas, con un radio de giro limitado y restricciones en su capacidad de carga. Las plataformas de trabajo para cada estribo medían únicamente 25 por 30 metros, lo que exigió una colocación cuidadosa del equipo para alojar la perforadora multifuncional, los vehículos auxiliares, el almacenamiento de materiales y las distancias de seguridad operativas necesarias. La proximidad a las instalaciones existentes de servicios públicos, a las zonas de protección ambiental a lo largo de la ribera del río y a las líneas aéreas de transmisión eléctrica restringió aún más los espacios disponibles para trabajar. Estas limitaciones espaciales exigieron equipos con dimensiones compactas para su transporte, pero que ofrecieran, al mismo tiempo, un alcance operativo y una estabilidad suficientes. Las perforadoras tradicionales de gran diámetro habrían requerido una preparación extensa del terreno y, posiblemente, múltiples movilizaciones, afectando significativamente los plazos y los costos del proyecto.

Selección y capacidades del equipo

Especificaciones de la perforadora multifuncional

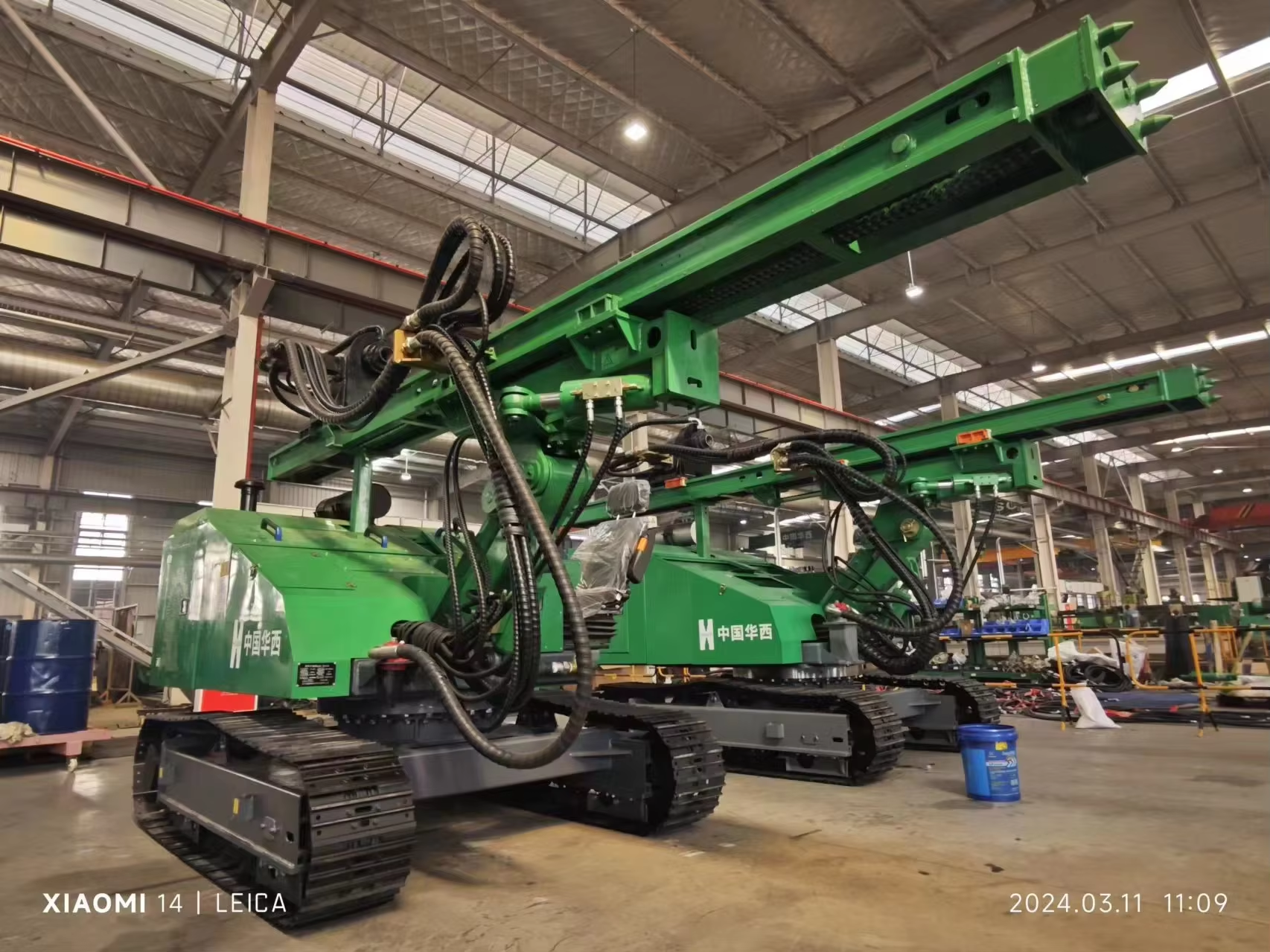

El contratista desplegó una perforadora montada sobre orugas piloteador Multifuncional diseñada específicamente para ofrecer versatilidad en la construcción de cimentaciones. Esta máquina incorporaba un sistema completamente hidráulico capaz de operar en múltiples modos de perforación, incluidos la perforación rotativa, la perforación con martillo en fondo y la oscilación de tubos de revestimiento. La unidad ofrecía una capacidad máxima de perforación de 1,5 metros de diámetro y una profundidad superior a 25 metros en formaciones competentes. Alimentada por un motor diésel de 260 caballos de fuerza, el sistema hidráulico generaba suficiente par y fuerza de avance para penetrar recubrimientos densos y rocas fracturadas sin necesidad de equipos auxiliares de soporte. El tren de rodaje sobre orugas proporcionaba una estabilidad superior sobre terrenos irregulares, al tiempo que distribuía la presión sobre el suelo a niveles aceptables para las plataformas temporales de trabajo, eliminando así la necesidad de reforzar extensamente la cimentación debajo del equipo mismo.

Integración de tecnología adaptativa de perforación

La máquina multifuncional para hinca de pilotes incorporaba sistemas de control avanzados que permitían una transición perfecta entre distintas metodologías de perforación, según las condiciones geológicas en tiempo real. En las zonas superiores del suelo, que contenían cantos rodados y bloques, el equipo utilizaba la perforación rotativa con barriles de núcleo y herramientas de corte especialmente diseñados, capaces de fragmentar los obstáculos. Al encontrarse con roca fracturada, los operarios cambiaban al modo de martillo en fondo (down-the-hole), donde la percusión neumática se combinaba con la rotación para lograr tasas eficientes de penetración en rocas alteradas. El diseño de doble cabezal rotativo permitía el avance simultáneo del revestimiento mediante tecnología de oscilación, lo cual resultó fundamental para mantener la estabilidad del taladro en zonas saturadas, donde la perforación convencional habría experimentado problemas de colapso. Esta integración tecnológica redujo la necesidad de utilizar múltiples máquinas especializadas y permitió que una única máquina multifuncional para hinca de pilotes abordara todo el espectro de condiciones subsuperficiales encontradas en ambas ubicaciones de los estribos.

Características de movilidad y eficiencia operativa

La logística de transporte se benefició significativamente del diseño multifuncional de la máquina de hinca de pilotes, que permitía su desmontaje en componentes modulares transportables en camiones planos estándar. Una vez en el sitio, el montaje requería menos de un día laborable con un equipo reducido, minimizando el tiempo de inactividad durante la movilización. El sistema de propulsión sobre orugas permitía el desplazamiento independiente entre las ubicaciones de los pilotes sin depender de grúas ni equipos auxiliares de posicionamiento, acelerando los ciclos de instalación y mejorando la productividad. Los gatos hidráulicos de nivelación y los sistemas integrados de instrumentación facilitaban la verificación y ajuste rápidos de la alineación, garantizando el cumplimiento de las especificaciones de verticalidad. La cabina del operador contaba con control climático, aislamiento contra vibraciones y pantallas de monitorización completas que mostraban, en tiempo real, los parámetros de perforación, incluyendo profundidad, velocidad de penetración, par motor, presión de avance y mediciones de desviación, lo que permitía una toma de decisiones informada y un control de calidad durante cada instalación de pilote.

Metodología de Ejecución y Soluciones Técnicas

Fase Uno: Perforación Piloto y Verificación Geológica

La secuencia de construcción comenzó con la perforación de agujeros piloto en cada ubicación de pilote, utilizando herramientas de menor diámetro para verificar las condiciones reales del subsuelo frente a las predicciones geotécnicas. Estos sondeos exploratorios, realizados hasta la profundidad de diseño mediante la máquina multifuncional para hincar pilotes en modo rotativo, proporcionaron datos fundamentales sobre las transiciones entre capas de suelo, la calidad de la roca, el comportamiento del agua subterránea y posibles obstáculos. Los recortes de perforación procedentes de los agujeros piloto fueron examinados in situ por el ingeniero geotécnico, quien documentó las desviaciones respecto a las predicciones del registro de perforación y autorizó ajustes en los procedimientos. En tres ubicaciones, los agujeros piloto revelaron lentes de bloques rocosos inesperados, lo que requirió modificar el método de perforación. Esta fase de verificación, completada de forma eficiente gracias a la movilidad de la máquina multifuncional para hincar pilotes entre los puntos de ensayo, evitó sorpresas costosas durante la perforación a escala completa y validó la capacidad del equipo frente al perfil geológico real, en lugar de basarse únicamente en datos limitados de sondeos.

Fase dos: perforación de producción con técnicas adaptativas

Se inició la perforación de producción de diámetro completo tras la verificación del taladro piloto, demostrando la excavadora multifuncional sus capacidades adaptativas en distintas condiciones. En los primeros 6 a 9 metros, la perforación rotativa con dientes de corte recubiertos de carburo penetró eficazmente la matriz densa de arcilla y cantos rodados, alcanzando velocidades medias de 2,5 metros por hora. Se avanzó una entibación provisional de acero mediante la función de oscilación para evitar el colapso de las paredes laterales en zonas saturadas, generando el oscilador hidráulico una amplitud y frecuencia suficientes para superar la fricción del suelo, manteniendo al mismo tiempo la alineación vertical. Al alcanzar la roca granítica fracturada, el equipo pasó al modo de martillo en fondo (down-the-hole), donde la percusión de alta frecuencia a 900 impactos por minuto, combinada con rotación, permitió alcanzar velocidades de penetración en roca de 1,8 metros por hora. La excavadora multifuncional mantuvo un rendimiento constante durante todas estas transiciones metodológicas, sin requerir desmovilización ni cambios de equipo, lo que permitió mantener el cronograma del proyecto pese a la variabilidad geológica.

Control de Calidad y Verificación Dimensional

Durante todas las operaciones de perforación, el equipo multifuncional para hinca de pilotes, equipado con instrumentación integrada, proporcionó datos continuos de control de calidad. Los sensores inclinométricos midieron la desviación a intervalos regulares de profundidad, activando alarmas automáticas cuando la verticalidad se acercaba a los límites especificados. Los operarios realizaron correcciones en tiempo real mediante los ajustes hidráulicos de empuje y rotación para mantener el alineamiento dentro de la tolerancia requerida de 1:200. Las mediciones de profundidad emplearon sistemas láser, verificados contra las barras kelly marcadas, garantizando una penetración precisa del bulbo en la roca madre. Una vez finalizado cada sondeo, el contratista desplegó cámaras de inspección para documentar el estado de las paredes laterales, la consistencia del diámetro y la limpieza del bulbo antes del vertido del hormigón. Estos procedimientos de verificación, posibilitados por los controles de precisión y los sistemas de monitorización del equipo multifuncional para hinca de pilotes, dieron lugar a cero rechazos de pilotes durante las pruebas estructurales de aceptación, lo que demuestra la capacidad del equipo para cumplir de forma constante los exigentes requisitos de ingeniería en las 48 instalaciones individuales de pilotes realizadas en ambas ubicaciones de estribos.

Resultados de Rendimiento y Métricas del Proyecto

Análisis de Productividad y Cumplimiento del Cronograma

El martillo pilote multifuncional logró métricas de productividad notables durante el proyecto del estribo del puente. El tiempo promedio por ciclo, desde la instalación hasta la finalización de la perforación para cada pilote de 18 metros, fue de 11,5 horas, incluyendo el posicionamiento del equipo, la perforación, la extracción del tubo guía y las operaciones de limpieza. Este rendimiento permitió completar ambos grupos de pilotes de los estribos en 35 días hábiles, frente al plazo previsto de 50 días. La solución basada en un único equipo eliminó el tiempo improductivo asociado con el desplazamiento de distintas máquinas especializadas para adaptarse a distintas condiciones geológicas, un factor que proyectos similares anteriores habían identificado como un riesgo significativo para el cronograma. Los retrasos por condiciones meteorológicas ascendieron únicamente a 4 días durante todo el periodo de construcción, gracias a la cabina resistente a la intemperie y a los sistemas hidráulicos del martillo pilote multifuncional, que permitieron continuar las operaciones incluso bajo lluvia ligera, condiciones que habrían detenido equipos menos robustos. La aceleración en la finalización de las cimentaciones generó una holgura crítica en el cronograma que resultó muy valiosa cuando las actividades posteriores de la superestructura sufrieron retrasos.

Eficiencia de costes y rendimiento presupuestario

El análisis financiero reveló ventajas sustanciales de coste derivadas de la implementación de la máquina multifuncional para hinca de pilotes, en comparación con las proyecciones presupuestarias originales basadas en enfoques convencionales de perforación. Los costes de movilización del equipo disminuyeron un 38 % gracias a la solución de una sola máquina, que requirió únicamente un ciclo de transporte y montaje, en lugar de varios equipos especializados. La eficiencia operativa se tradujo en una reducción del 22 % de las horas de trabajo, ya que el equipo versátil eliminó los tiempos muertos de la cuadrilla durante los cambios de metodología y redujo el número total de operarios y personal de apoyo necesarios en obra. Los costes de consumibles —incluidos los brocas, las herramientas de corte y el consumo de combustible— resultaron un 15 % inferiores a las estimaciones, lo cual se atribuye a la eficiencia hidráulica de la máquina multifuncional para hinca de pilotes y a los parámetros optimizados de perforación, que redujeron las tasas de desgaste. Los ahorros combinados superaron los 185 000 USD frente al presupuesto destinado a los trabajos de cimentación, demostrando cómo la selección estratégica del equipo afecta a la economía general del proyecto más allá de simples comparaciones entre tarifas de alquiler.

Métricas de Calidad y Cumplimiento de Ingeniería

Las pruebas estructurales de aceptación validaron los excelentes resultados en materia de calidad obtenidos mediante el uso de la pilotadora multifuncional durante el proyecto del estribo del puente. Las muestras de núcleos de hormigón extraídas de los pilotes terminados mostraron una resistencia uniforme que superó, en promedio, las especificaciones de diseño en un 12 %, lo que indica excelentes condiciones del taladro y una adecuada consolidación durante su colocación. Las pruebas de integridad realizadas mediante registro sónico entre perforaciones no detectaron ninguna anomalía, confirmando la continuidad total del hormigón y la ausencia de inclusiones de suelo o huecos. Las mediciones de verticalidad de los pilotes finales arrojaron una desviación máxima de 1:247, muy por debajo de la especificación de 1:200 y demostrando así la eficacia del control de alineación de la pilotadora multifuncional. Las pruebas de carga realizadas sobre pilotes representativos confirmaron factores de capacidad superiores a los requisitos de diseño en un 18 %, aportando mayor confianza estructural. Estas métricas de calidad eliminaron por completo la necesidad de trabajos correctivos y contribuyeron a que el proyecto recibiera una mención de reconocimiento por parte del ingeniero estructural responsable y de los equipos de inspección de la autoridad de transporte.

Información estratégica y lecciones aprendidas

Versatilidad del equipo como mitigación de riesgos

Este estudio de caso demuestra claramente cómo las capacidades multifuncionales de las máquinas piloteadoras actúan como una estrategia eficaz de mitigación de riesgos en proyectos complejos, donde la incertidumbre geológica y las restricciones del emplazamiento generan posibles exposiciones en cuanto al cronograma y los costos. La capacidad de adaptar la metodología de perforación en respuesta a las condiciones reales encontradas, sin necesidad de cambiar el equipo, elimina una causa frecuente de retrasos y controversias en los trabajos de cimentación. Los gestores de proyectos deben evaluar la versatilidad del equipo como un criterio específico de selección, ponderándolo adecuadamente junto con los indicadores de capacidad y productividad. El valor de la reducción de riesgos resulta especialmente significativo en proyectos de estribos de puentes, donde las limitaciones de acceso hacen costosa la movilización del equipo y donde los datos de sondeos geológicos pueden tener una densidad de cobertura limitada. En futuros proyectos similares, se debe realizar un análisis de selección de equipos que cuantifique los beneficios de la versatilidad mediante modelado de escenarios, teniendo en cuenta las posibles variaciones del subsuelo y su impacto en el cronograma y los costos al utilizar equipos especializados frente a alternativas multifuncionales.

Beneficios de la Integración Tecnológica

El éxito del martillo pilote multifuncional en este proyecto de estribo de puente pone de manifiesto las ventajas operativas de los sistemas tecnológicos integrados en los equipos de construcción modernos. Los instrumentos de monitoreo en tiempo real, los sistemas de control automatizados y las capacidades de posicionamiento de precisión transformaron el control de calidad de una verificación retrospectiva a una gestión proactiva de procesos. Los operadores tomaron decisiones fundamentadas basadas en los parámetros reales de perforación, en lugar de en evaluaciones subjetivas, lo que redujo la variabilidad de la calidad y mejoró la consistencia en todas las instalaciones de pilotes. Las funciones de registro de datos generaron registros permanentes que respaldan los requisitos de documentación ingenieril y proporcionan información forense valiosa para la defensa potencial de reclamaciones futuras. Los contratistas que evalúen opciones de martillos pilote multifuncionales deben priorizar modelos que incorporen sistemas avanzados de control y monitoreo, reconociendo que la inversión adicional en tecnología genera retornos cuantificables mediante la mejora de la calidad, el fortalecimiento de la documentación y las ganancias en eficiencia operativa, beneficios que resultan especialmente evidentes en aplicaciones exigentes, como las cimentaciones de puentes.

Consideraciones de planificación para aplicaciones futuras

Varias ideas de planificación surgieron de este estudio de caso que orientan la futura implementación de equipos multifuncionales para la instalación de pilotes en proyectos complejos de estribos de puentes y cimentaciones pesadas. Una investigación exhaustiva del sitio, que incluya el análisis de accesibilidad, las restricciones de espacio de trabajo y las interferencias con las redes de servicios públicos, debe realizarse temprano para validar la selección del equipo e identificar las obras provisionales necesarias. Los programas de exploración geotécnica deben incluir una densidad y profundidad suficientes de sondeos para caracterizar las condiciones de perforación previstas, lo que permitirá planificar con precisión la metodología y estimar de forma realista la productividad. Las especificaciones contractuales deben reconocer las capacidades de los equipos multifuncionales para la instalación de pilotes y permitir flexibilidad en la selección de la técnica de perforación según las condiciones encontradas, en lugar de exigir prescriptivamente métodos específicos que podrían resultar subóptimos. La colaboración previa a la construcción entre los proveedores de equipos, los contratistas especializados en perforación y los ingenieros estructurales puede optimizar los parámetros operativos y establecer protocolos de control de calidad que aprovechen al máximo las capacidades del equipo, garantizando al mismo tiempo el cumplimiento de las especificaciones. Estos elementos de planificación contribuyen significativamente al logro de resultados comparables a la aplicación exitosa descrita en este estudio de caso.

Preguntas frecuentes

¿Qué hace que una máquina multifuncional para hincar pilotes sea adecuada para proyectos de estribos de puentes con geología desafiante?

Una máquina multifuncional para hincar pilotes destaca en aplicaciones para estribos de puentes porque combina múltiples tecnologías de perforación en una sola máquina, lo que permite adaptarse a distintas condiciones geológicas sin necesidad de cambiar el equipo. Los estribos de puentes suelen encontrarse con perfiles subsuperficiales diversos, incluidos suelos, cantos rodados, roca alterada y roca sana dentro de la profundidad de cimentación. La capacidad de alternar entre perforación rotativa, métodos con martillo en fondo de perforación y oscilación de tubos de revestimiento significa que el equipo mantiene su productividad independientemente del material encontrado. Esta versatilidad elimina retrasos costosos asociados con la movilización de equipos especializados diferentes y reduce el riesgo de impactos en el cronograma derivados de condiciones geológicas imprevistas, que son frecuentes en trabajos de cimentación de puentes donde la cobertura de sondeos puede ser limitada.

¿Cómo beneficia la configuración montada sobre orugas la implementación de una máquina multifuncional para hincar pilotes en obras de puentes?

Los sistemas de martillos pilotes multifuncionales montados sobre orugas ofrecen ventajas fundamentales en obras de construcción de puentes, donde normalmente el acceso y el espacio de trabajo están restringidos. Su capacidad de autopropulsión permite el desplazamiento independiente entre las ubicaciones de los pilotes sin depender de grúas ni equipos auxiliares, lo que reduce los tiempos de ciclo y mejora la productividad. Las orugas distribuyen el peso del equipo sobre una gran superficie de contacto con el suelo, minimizando la presión de carga sobre las plataformas temporales de trabajo, que suelen tener capacidad limitada en las pendientes de acceso al puente. Asimismo, esta movilidad facilita ajustes eficientes de posicionamiento para correcciones de alineación y permite un traslado rápido del equipo si las condiciones del sitio exigen su reubicación por razones de seguridad o logística. Estos beneficios derivados de la movilidad resultan especialmente valiosos en la construcción de estribos de puentes, donde existen múltiples ubicaciones de pilotes dentro de áreas de trabajo reducidas y donde la eficiencia temporal impacta directamente en los elementos críticos del cronograma.

¿Qué ventajas de control de calidad ofrecen los modernos sistemas multifuncionales de pilotes?

Los equipos contemporáneos de martillo de pilotes multifuncionales incorporan sofisticados sistemas de control de calidad que transforman la construcción de cimentaciones, anteriormente un proceso fundamentalmente empírico, en una operación basada en datos. Los sensores inclinométricos integrados ofrecen un monitoreo en tiempo real de la verticalidad, con alertas inmediatas cuando la desviación se aproxima a los límites especificados, lo que permite una corrección oportuna antes de que se produzcan condiciones fuera de tolerancia. Los sistemas de medición de profundidad, que utilizan tecnología láser y codificadores, garantizan longitudes precisas de las pilotes y una penetración exacta en roca. El monitoreo de parámetros de perforación —como el par torsor, la presión de avance y la velocidad de penetración— ayuda a los operadores a identificar cambios en las condiciones del subsuelo y a optimizar el rendimiento, generando al mismo tiempo registros permanentes que documentan la calidad de la instalación. Estas capacidades tecnológicas reducen la variabilidad de la calidad, mejoran la consistencia entre múltiples instalaciones de pilotes y generan una documentación exhaustiva que respalda la aceptación por parte de la ingeniería y posibles requisitos forenses futuros, lo cual supera ampliamente lo que pueden ofrecer los métodos tradicionales de perforación.

¿Cómo deben los contratistas evaluar la selección de una máquina piloteadora multifuncional para proyectos específicos de puentes?

Los contratistas deben realizar una evaluación sistemática de las opciones de martillos pilotes multifuncionales basada en los requisitos específicos del proyecto, en lugar de comparaciones genéricas de capacidades. Los factores críticos de evaluación incluyen el diámetro máximo de perforación y la capacidad de profundidad en relación con las especificaciones de diseño, con márgenes de seguridad adecuados; las opciones de metodología de perforación adaptadas al perfil geológico previsto; el par y la fuerza de avance suficientes para resistir las condiciones subsuperficiales esperadas; las características de movilidad adecuadas al acceso al sitio y a las restricciones de espacio de trabajo; y el nivel de sofisticación del sistema de control acorde con los requisitos de calidad. Asimismo, la evaluación debe considerar las capacidades de soporte del fabricante, incluida la asistencia técnica, la disponibilidad de piezas de repuesto y los recursos para la formación de operadores. El análisis financiero debe ir más allá de las tarifas de alquiler para abarcar los costos de movilización, el impacto sobre la productividad, los resultados en materia de calidad y el valor de mitigación de riesgos. Los contratistas deben solicitar documentación de rendimiento obtenida en aplicaciones anteriores similares y considerar demostraciones o períodos de prueba del equipo cuando la escala del proyecto justifique esta inversión en verificación.
